設備概述：

雙效外循環蒸發器（雙效濃縮器）是一種節能型自然循環受熱蒸發濃縮設備，可對多種液態物料在真空負壓狀態下，利用較低的溫度進行快速蒸發濃縮，有效提高料液濃度。

設備比較適合一些熱敏性的物料低溫濃縮以及酒精等有機溶劑的回收，具有節能高效、用途廣泛等顯著特點。

設備應用范圍：

雙效外循環蒸發器（雙效濃縮器）在生物制藥、食品飲料、精細化工、環保工程等眾多領域具有廣泛應用。

l 生物制藥：各種動物/植物中藥材提取液、酶解液、發酵液、糖漿、口服液等蒸發濃縮

l 食品飲料：各種果蔬汁/果漿、骨頭湯、牛奶等乳品、糧食浸泡液、茶葉萃取液等蒸發濃縮

l 精細化工：洗滌劑、日化產品、化工助劑等各類化工溶液的蒸發濃縮

l 環保工程：各類工業廢水/廢液蒸發濃縮處理

設備工作原理：

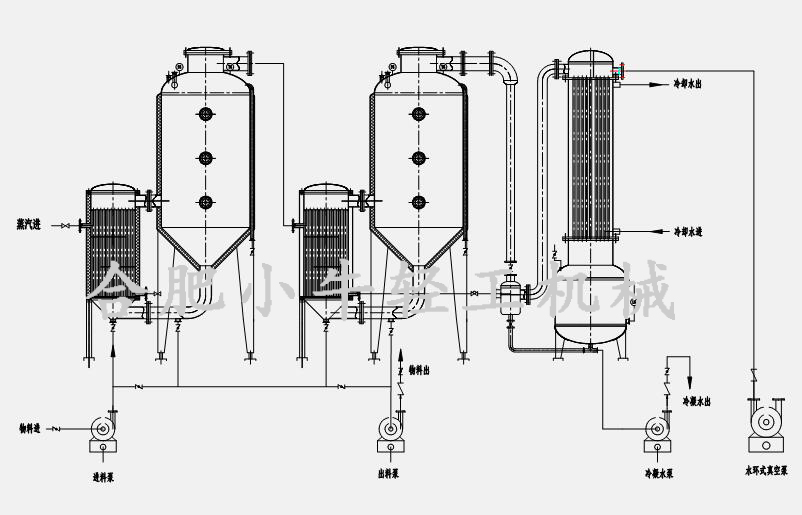

雙效外循環蒸發器（雙效濃縮器）主要由各效加熱器、各效分離器、冷凝器、冷凝液罐、真空泵、料液泵、閥門管路系統、電控系統組成。設備在運行時，料液進入分離器及加熱器的管程，鍋爐蒸汽進入一效加熱器的殼程，料液在真空狀態下沸點降低，當受熱到一定溫度后沸騰，并從噴射管噴入分離器，進行快速蒸發和汽液分離，未被蒸發的料液從底部循環管回流到加熱器再次噴入分離器，形成循環。由一效加熱器產生的二次蒸汽進入二效加熱器作為加熱介質，得到熱能充分利用，從而實現節能效果。二效蒸發器內的物料運動狀態與一效同理，當料液縮到一定的程度，經取樣確定合格后即可出料。而產生的二次蒸汽進入冷凝器殼程，被管程內的冷卻循環水換熱冷凝成液相，進入冷凝水收集罐，最后排出。

主要特點：

1.設備采用外加熱自然循環與真空負壓蒸發相結合的方式，蒸發速度快；

2.真空低溫濃縮，非常適用于一些熱敏性的物料蒸發濃縮，防止溫度升高破壞有效成分；

3.二次蒸汽得到利用，有效節省運行能耗，降低運行成本；

4.相比于降膜蒸發器等其他形式的蒸發器，該設備投資成本相對較低；

5.適用范圍廣泛，可用于不同行業領域不同料液的蒸發濃縮；

6、設備由304或316L不銹鋼制作，干凈衛生、美觀耐用；

7、設備性能穩定、操作簡單、清洗方便。

雙效外循環蒸發器（雙效濃縮器）型號規格：

注：本表格內數據僅供參考，具體請以我司根據用戶工藝要求詳細設計參數為準。
